風機盤管和新風系統的組合設計
發布時間：2023-09-18來源：風機盤管|空調機組|圳澤空調設備有限公司

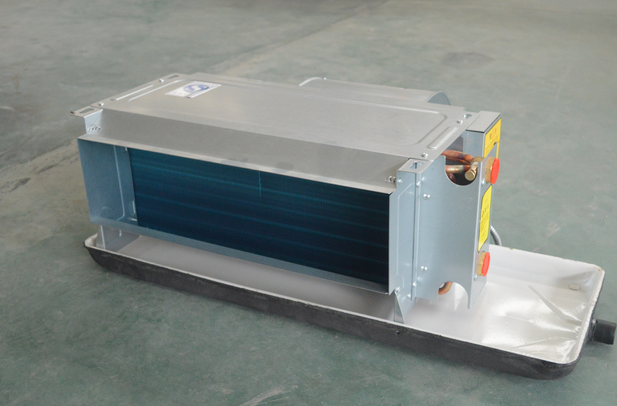

在普通風機盤管加新風系統中，新風機組中的室外空氣僅被處理至與室內空氣焓相同的機器露點。 新風負荷和部分濕負荷由新風系統承擔，而室內冷卻、濕負荷和部分新風濕負荷由風機盤管承擔。由此可見，風機盤管裝置在處理過程中始終處于潮濕狀態，其自身的濕處理能力相對較差。 在這種情況下，除了處理室的總負荷之外，風機盤管單元還需要處理部分濕負荷的新鮮空氣。 對于人員密集的大空間超市和商場，如果堅持這一處理過程，將給風機盤管機組帶來更大的濕處理壓力。在這種情況下，會產生大量冷凝水，屋頂滲漏現象時有發生是合理的。為了在十個風機盤管單元中產生更少或沒有冷凝水，即允許新鮮空氣承受大部分或全部濕負荷的處理過程是用于擁擠的大空間超市和商店建筑的合理過程。對于這種夏季新風承擔所有室內負荷的系統，風機盤管只承擔照明、太陽輻射、人體等顯熱負荷。可以說是一個空調系統，風機盤管加新風機組在干燥條件下運行。與傳統風機盤管系統相比，其主要特點是:風機盤管負荷降低，冷水溫度要求更高，盤管排數減少；新風機組的負荷增加，需要較低的冷水溫度、較大的焓差處理和更多的盤管排。 風機盤管裝置在干燥條件下運行，沒有細菌滋生，衛生條件良好。然而，這個系統在中國很少使用。有可能大焓差處理的新風機組不太受歡迎，但這是解決風機盤管系統應用于擁擠的大空間超市、商場等建筑的一種方法。新風機組的焓差大小，也與室外狀態點有關。 因此，在使用該系統時，應計算必要的負載和處理過程。本主題最初旨在對該鏈接進行計算和分析。 由于缺乏時間安排，這部分內容無法完成。
此外，設計中應考慮冷凝水一旦產生后的排放。
(1)風機盤管冷凝盤排水管坡度不應小于0。01、不準有積水部位。
(2)應在風機盤管的手動和電動水閥以及冷熱水管連接管下方設計集水板。 集水板可以與風機盤管的集水板連接，保證閥門等接頭處的冷凝水可以沿集水板排出；

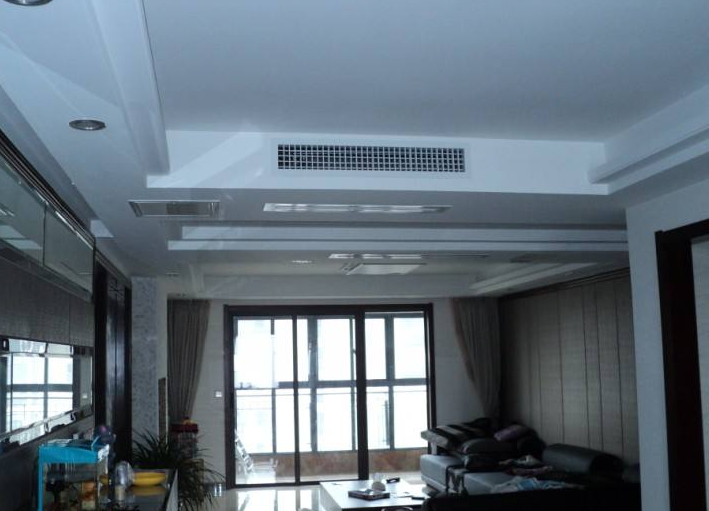

(3)風機盤管機組的隱蔽安裝，設計時應預留檢查口，檢查口的尺寸應與風機盤管機組相適應，以便于檢查和維修時的方便取用。
